產品名稱：BLD5182TXSSXBEV增程式洗掃除雪車
產品型號：
產品介紹：一、產品概況
BLD5182TXSSXBEV型18噸增程式洗掃除雪車是長春市布拉德除雪機械有限公司研制開發的。集掃路車、高壓清洗車和除雪車功能于一體，適用于城市道路、環線、快速干道、城市高架等作業場景快速洗掃作業的快速洗掃除雪車，該作業速度最高可達45-70km/h，可有效解決常規洗掃車作業速度慢導致交通擁堵問題，及冬季除雪問題。

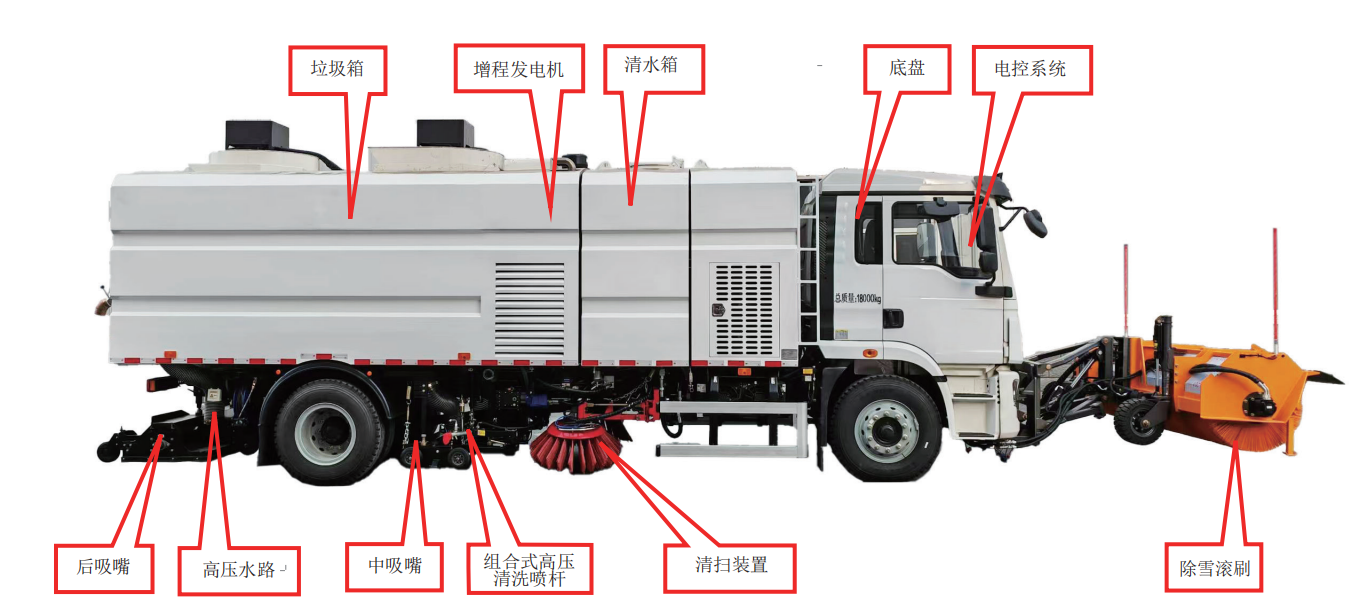

該車采用陜汽純電底盤，上裝主要由電機及其傳動裝置、垃圾箱、清水箱、清掃裝置、降塵系統、吸嘴、高壓清洗系統、液壓系統、氣動系統、電氣系統等部件組成。采用“中置兩立掃＋中置寬吸嘴+中置高壓水噴桿＋左、右高壓側噴桿+后置寬吸嘴+后置高壓水噴桿”整體布置形式，“雙洗雙吸”快速吸拾垃圾，雙風機負壓通過雙流道分別吸送垃圾至相互分隔的主副垃圾箱，從而實現快速洗掃作業。
該車功能多樣，造型美觀大方，有高效、環保、可靠的優越性能。
二、功能概況
具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、手持噴槍高壓沖洗、冬季除雪等多種功能。具有常規洗掃作業模式和快速洗掃作業模式，共計12種作業模式。
各種作業場景的選用如下：
1、常規洗掃作業：常規作業模式有“全洗掃”、“左洗掃”、“右洗掃”、“全掃”、“左掃”、“右掃”、“全洗”、“左
洗”、“右洗”9種作業模式。在操作屏上選定任一作業模式，開始作業，此時主風機、主高壓水泵工作，可以進行掃 路洗掃作業。
2、快速洗掃作業：快速作業模式有“快速全洗掃”、“快速左洗掃”、“快速右洗掃”3種作業模式，在操作屏上選定 任一作業模式，開始作業，此時主風機、副風機、主高壓水泵、第二高壓水泵作業。通過雙掃盤清掃、左右側噴桿 及中后噴桿清洗、雙風機雙吸嘴抽吸實現垃圾兩度吸拾，作業速度可達到45km/h以上。
3、冬季可安裝除雪滾刷，且除雪滾刷與推雪板互換，方便快捷。
三、適用范圍
主要適用于城市道路、環線、快速干道、城市高架等快速洗掃作業。也適用于：城市道路、廣場、機場、碼 頭、遂道、橋梁、隔離墻壁、路緣和路緣石立面的機械化清洗、清掃作業。
不適用于：1、冬季結冰期間不能作業；2、不能在坑洼不平的路面作業。
四、主要結構及性能特點
1.底盤
采用陜汽公司生產的純電底盤改裝，動力強勁，承載能力強，該底盤是目前國產最先進、質量最可靠的電動車底盤。
2.驅動裝置
采用四電機驅動方式，兩個電動機直驅風機，一個電機驅動雙聯液壓泵，水泵采用液壓馬達驅動，預留端口，冬天切換至前端驅動除雪設備。一個油泵電機負責液壓執行動作。
3. 垃圾箱
垃圾箱體采用不銹鋼板焊接而成，垃圾箱內部結構集部分清水箱、主垃圾箱、副垃圾箱、主風機風道和副風機 風道于一體，結構緊湊、空間利用率高，主垃圾箱為中間腔室，副垃圾箱為左右腔室，主副垃圾箱完全獨立，垃圾 箱總?cè)莘e達7m3。
4.吸嘴
1)采用“中置寬吸嘴+中置高壓水噴桿＋左、右高壓側噴桿+后置寬吸嘴+后置高壓水噴桿”組合布置，中吸嘴和后吸嘴均采用雙吸筒寬吸嘴，中置吸嘴連主風機吸風口，與“中置高壓水噴桿＋左、右高壓側噴桿”組合形成第一套 獨立的氣力輸送系統對路面垃圾進行第一次洗吸，后置吸嘴連第二風機吸風口，與“后置高壓水噴桿”組合形成第二套獨立的氣力輸送系統對路面垃圾進行第二次洗吸，該種“雙洗雙吸”作業模式，大大提高了工作效率和作業清潔
度。
2)中置高壓水噴桿可有效沖洗路面垃圾， 左、右高壓側噴桿與吸嘴組成 “V”型布置，氣控操作收放，并可調整“V”形角度及高壓水噴嘴角度，水流沖擊力大，能高效匯集污水，助力中置吸嘴吸拾，并且噴桿有防撞和自動復位功 能。后置高壓水噴桿可以將中吸嘴沒有吸拾上的垃圾進一步?jīng)_洗，助力后置吸嘴補吸拾，后置高壓噴桿可以根據路 面垃圾量單獨控制噴水，垃圾量少路段作業可減少耗水量，延長作業時間。
3)中吸嘴總寬達2424mm，吸污寬度達2350mm，幾乎與車寬平齊，提高了工作效率和作業清潔度。吸嘴經過CFD流場分析，可有效提升垃圾吸拾效率。
5. 清掃裝置
左、右掃盤分別采用了由單根油缸控制升降和外擺的清洗掃路車兩用掃盤，還具有防碰撞避讓功能，作業時， 當掃盤吸塵罩遇到前方障礙物，可向內收縮避讓，越過障礙后自動恢復到正常工作位置?？梢郧鍜呗访?，洗刷路緣石立面。掃盤轉速可根據不同清掃工況選擇高、中、低三檔，既保證路面在各種污染狀況下都有良好的清掃效果， 又可降低運行成本。
6. 高壓水泵
主高壓水泵和第二高壓水泵均采用國際知名品牌高壓柱塞泵，主高壓水泵額定工作壓力10MPa，額定流量 150L/min/1450rpm，第二高壓水泵額定工作壓力15MPa，額定流量70L/min/1450rpm，效率高，可靠性好。
7.電控系統
車輛采用“顯示屏+操作盒+CAN總線操作面板”的控制模式：作業起動和停止、中吸嘴升降、掃盤收放、左右噴桿收放等作業裝置全由一鍵控制，操作簡便。車輛作業由3處操作裝置實現，其中兩處在駕駛室內，一處在車 輛后部右側的CAN總線操作面板。
顯示屏 ：位于駕駛座右前方，用帶萬向調節的支架支撐并固定，觀察角度可根據需要調節。顯示屏帶操作按 鈕，具有操作、狀態顯示、操作提示、系統管理等功能，駕駛員在駕駛室內可以通過操縱顯示屏及監視有關儀表和 作業環境，完成車輛的各種清掃作業。
作業模式：系統設置了全掃、左掃、右掃，全洗掃、左洗掃、右洗掃、全洗、左洗、右洗、快速全洗掃、快速左洗掃、快速右洗掃共12種作業模式。用戶可根據作業需要，選擇合適的作業模式進行作業。作業模式選定后，一鍵起動作業，需參與作業的所有機構，會按規定的順序自動伸出并運轉作業。需要停止作業時，一鍵停機，工作中的所有作業機構，會按規定的順序自動停止運轉并收回到原始狀態。常規洗掃作業模式可選擇全掃、左掃、右掃，
全洗掃、左洗掃、右洗掃、全洗、左洗、右洗9種模式的任一模式，快速洗掃作業模式可選擇快速全洗掃、快速左洗掃、快速右洗掃3種模式的任一模式。
8.增程器
采用玉柴YCRE150-K0520增程器，玉柴芯藍新能源動力科技有限公司產品，增程器發電功率為150kW/h，發電油耗18L/h，滿油滿電可連續作業16個小時。
五、產品主要技術參數
項目 | 參數 | |
整車 參數 | 1、整車整備質量 | 15700 |
2、最大總質量 | 18000 | |
3、外形尺寸（長×寬×高）(mm) | 9050 ×2500 ×3500（標配） | |
（選裝防撞包） | ||
作業性能 | 1、最大洗掃寬度（不含路緣清洗寬度）(m) | 3.5 |
2、主高壓水泵額定壓力（MPa） | 10 | |
3、主高壓水泵額定流量（L/min） | 150 | |
4、第二高壓水泵額定壓力（MPa） | 15 | |
5、第二高壓水泵額定流量（L/min） | 70 | |
6、作業速度（km/h） | 4～70 | |
7、最大清掃能力（m2/h） | 245000 | |
8、清水箱容積（m3） | 9 | |
9、垃圾箱容積（m3） | 8 | |
10最大卸料角（°） | 40 | |
行駛 性能 | 1、最高車速（km/h） | 89 |
2、最大爬坡度（%） | 30 | |
3、最小轉彎直徑 | 20 | |
前置滾刷 | 1、滾刷寬度 | 3600 |
2、滾刷直徑 | 800 | |
3、額定工作轉速 | 400 | |
4、左右擺角度（度） | ±30° | |
5、清雪厚度 | 200 | |
6、刷毛工作環境溫度（℃） | -40℃～+45℃ | |
7、清掃最大作業速度（km/h） | 60 | |
8、適應路面不平整度（度） | 10° | |
9、滾刷采用雙側內置液壓馬達，馬達與刷軸通過聚氨酯材質的彈性聯軸器提供動力 | ||
10、刷毛材質 | 進口尼龍、鍍鋅鋼絲 | |
11、整個系統的操作完全在駕駛室內進行，通過按鈕實現滾刷的升/降、左/右偏轉、清掃等操作 | ||
12、清掃作業時滾刷可根據路面情況、降雪情況，通過回轉油缸進行左、右調節，可保證機組前進時被清掃的積雪沿滾刷傳動軸管方向向道邊一側堆積 | ||
13、滾刷支撐輪采用單邊單輪，實心輪胎，隨動轉向，手搖伸縮軸控制刷毛觸地深度。支撐輪直徑400mm，支撐輪寬150mm | ||
14、滾刷前設有擋雪板，一方面有效的阻止雪飛濺，以免擋住操作者視線，確保行駛安全 | ||
15、滾刷與車體采用安全可靠的快速連接方式，與雪鏟能夠方便簡單快速互換 | ||
16、采用四連桿機構，框架擺動自適應系統 | ||
前置除雪鏟 | 1、除雪鏟寬度 | 3500 |
2、左右擺角（度） | ±30° | |
3、除雪鏟重量 | 1200 | |
4、最大避障高度 | 200 | |
5、鏟刃材質 | NM-400 | |
6、作業速度（km/h） | 60 | |
7、作業溫度（℃） | -40℃-+45℃ | |
8、避障形式 | 分段躍起式 | |
9、路面水平適應度（度） | 10° | |
10、采用四連桿機構，框架擺動自適應系統 | ||
11、除雪鏟為三段獨立避障式：當鏟刃遇到道釘，減速凸凌、接縫、異物阻礙時，除雪鏟能在外力作用下自動分段越起，自動復位，復位有緩沖膠塊能夠減振降噪 | ||
12、鏟體與框架采用工程塑料連桿連接，當鏟體受到撞擊沖擊力超過連桿屈服強度時連桿斷裂從而保護框架不受損傷防止車輛側翻 | ||
13、鏟面采用弧面流線形設計，在除雪過程中使被除的雪形成弧面拋灑出去，除雪效果好 | ||
14、獨特的自動平衡功能：當車輛顛簸或傾斜時，雪鏟始終與路面水平切合，可防止連接件扭傷，又能保證除雪效果 | ||
15、雪鏟配有兩個可調節高度式重載支撐輪，輪胎采用高壓耐磨實心輪胎，能夠承受高速除雪過程的沖擊或顛簸，不會出現爆胎現象，耐磨性好、壽命長，對雪鏟起限位作用，可保護鏟床不受損害，增強設備的耐久性，支撐輪直徑400mm，支撐輪寬150mm | ||
16、除雪鏟采用駛?cè)胧竭B接，安裝、拆卸方便快捷 | ||
17、除雪鏟的上下高度、左右偏轉角度可調，其操作在駕駛室內完成 | ||
1.性能優越
結構先進：創新設計“中置兩立掃＋中置寬吸嘴+中置高壓水噴桿＋左、右高壓側噴桿+后置寬吸嘴+后置高壓水噴桿”整體布置形式。采用行業首創雙洗雙吸技術，快速洗掃作業時可速戰速決。寬吸嘴增大了吸污寬度。左右側噴桿增大了清洗寬度，提高了工作效率。內置高壓水噴桿能減少水霧與垃圾的飛濺，減少飛濺造成的污染。主副垃 圾箱、中后吸嘴、主副風機等形成的雙氣力輸送系統對垃圾進行雙重吸拾，實現快速洗掃作業速度達到45km/h，并能保證洗掃作業質量，提高作業效率，有效解決洗掃車在城市道路、環線、快速干道、城市高架等場所要求快速 作業但無法保證洗掃作業質量的行業難題，也能解決常規洗掃車作業速度慢造成道路擁堵的問題。作業能力可達傳 統洗掃車的3倍以上。
垃圾箱體結構先進：垃圾箱體采用不銹鋼板焊接而成，既滿足箱體結構強度，又實現輕量化設計。造型新穎、美觀、耐腐蝕，容積大，無骨架，傾倒垃圾方便，帶內部自潔裝置。垃圾箱復合有兩個風機吸風風道和沉降室（主副垃圾箱），主、副垃圾箱腔體相互獨立，實現兩套獨立的氣力輸送系統，主、副垃圾箱通過同一個后門封閉，卸 料方便。
風機性能超前:采用兩個9-26系列高效低噪離心風機，相比常規離心風機降噪。風機葉輪采用仿生學設計，提取凹坑型表面擾流基因，抑制強脈動效應空氣漩渦，高效低噪，性能穩定。主、副風機形成雙氣力實現對路面垃圾 兩重吸拾，作業效果好。主副風機采用電機控制，可以在駕駛室內根據路面垃圾量無極調速，有利于節能降耗。
組合式高壓清洗噴桿：高壓清洗噴桿由左、右噴桿及上噴桿和吸嘴內噴桿組成，附裝在吸嘴上或吸嘴內，作業時噴桿離地高度固定不變，不隨整車載荷變化，能達到和穩定最佳的清洗效果。左右噴桿可外擺、收回，該動作由氣缸驅動，電控系統自動控制。左右噴桿同時擺出時，清洗寬度不小于3.5m，單邊擺出時，清洗寬度不小于2.9m左、右噴桿同時擺出，并開啟上噴桿時，清洗寬度可達4.1m。獨創路沿輕飄物清掃裝置，多維度水簾腔及擋砂裝置 可有效避免輕飄物飛濺，主要用于路緣清洗、路緣和路緣石立面洗刷，以及輕飄物清掃，可以解決洗掃車貼近路緣快速作業時路沿邊樹葉等輕飄物清掃不干凈、飛濺等行業痛點。
后置吸嘴：附帶滾掃
高壓卷盤：在洗掃車右側后部裝有機械式自動卷繞沖洗卷盤，配20m高壓軟管，可用于清洗洗掃車本身和其它需要清洗的地方。
手持不銹鋼噴槍：配快速接頭，能方便地與沖洗卷盤連接或脫開。利用手持噴槍，清洗效率高、效果好，操作更方便更安全。
2.質量優良
配件配置高：高壓水泵、溢流閥、卸荷閥等為國際知名品牌，電機、電氣控制元件等為國際或國內知名品牌，質量優良，可靠度高。
3.安全可靠
配備語音報警系統：本車配備的語音報警系統能在作業和卸車時發出多種語音報警和提示信息，有“水箱出水口閥門關閉，不能清洗作業”、“污水箱傾翻，請注意安全”等條語音提示信息，還有多條音樂提示信息和轟鳴報警信息等，方便，實用。
照明系統：為方便在夜間或亮度不夠的環境下作業時，監視掃盤的工作情況，左、右掃盤配備有照明燈。
多種自動保護裝置。本車設有清水箱缺水、垃圾箱滿水、防垃圾箱后門開啟前傾翻卸料等自動保護裝置，保護洗掃車在遇缺水 滿水等特定工況或誤操作時不受損害。
配備垃圾箱安全撐桿。為確保操作人員和設備安全，在垃圾箱下部設有安全撐桿。在調試、安裝、檢測及維修等作業時，需要頂 起垃圾箱。作業前必須將垃圾箱下方兩側的安全撐桿同時撐起，同時用安全插銷固定好安全撐桿，才能確保人員與設備安全。
七、作業功能
本車具有路面清掃、路面洗掃、路緣和路緣石立面洗刷、低壓沖洗等多種功能?？蓡为氉鳛閽呗奋嚒⑾磼哕?、路緣清洗車 使用。作業模式多樣：具有普通洗掃車的9種基本作業模式用于常規洗掃作業，3種快速洗掃模式用于快速洗掃作業。
常規洗掃作業：采用全掃、左掃、右掃，全洗掃、左洗掃、右洗掃、全洗、左洗、右洗9種基本作業模式進行常規洗掃作業。用作洗掃車時，一遍常規洗掃作業，就可使路面洗凈率達到95%以上。用作掃路車時，清水箱容積大，達8m3,作業時間 長。
快速洗掃作業：采用快速全洗掃、快速左洗掃、快速右洗掃3種快速作業模式進行快速洗掃作業，降下中吸嘴、后吸嘴，并 開啟主高壓水泵、第二高壓水泵，開啟主風機、副風機，通過雙掃盤清掃、左右側噴桿、中噴桿和后噴桿清洗、雙風機雙吸嘴抽 吸實現垃圾兩度吸拾，可以提高作業速度到45km/h，實現高效作業，有效解決洗掃車在環線、快速路、機場快速、港口等場所要求快速作業但無法保證洗掃作業質量的行業難題，進而解決常規洗掃車低速作業造成道路擁堵的問題。
路沿和路緣石立面洗刷、輕飄物清掃：清洗路緣時，可同時對路緣石立面、貼近路緣的道路路面進行洗刷，對路緣石頂面進行沖刷，并將污水和垃圾收走，很好地解決了最易變臟的路緣清洗保潔問題。清掃輕飄物時，通過路沿輕飄物清掃裝置，多維度 水簾腔可以避免輕飄物飛濺，解決洗掃車貼近路緣快速作業時路沿邊樹葉等輕飄物清掃不干凈、飛濺等行業痛點。
手持噴槍：手持噴槍，配快速接頭，能方便地與沖洗卷盤連接或脫開。手持噴槍清洗效率高、效果好，操作更方便更安 全。
防撞緩沖裝置（選配）：車輛后部可加裝防撞緩沖裝置，減少快速路段作業的安全風險，可為快速洗掃作業乘員和車輛的安全進一步增加一道保護屏障。該配置與后噴霧不能同時加裝。
后噴霧（選配）：遇干燥天氣、路面粉塵多的路面，可利用后噴霧裝置進行噴霧作業，稀濕空氣，噴霧降塵。該配置與防 撞緩沖裝置不能同時加裝。
除雪裝置（選配）：冬季可安裝除雪滾刷，且除雪滾刷與推雪板互換，方便快捷。
